進行永磁體的電磁仿真設計通常包括以下幾個關鍵步驟：

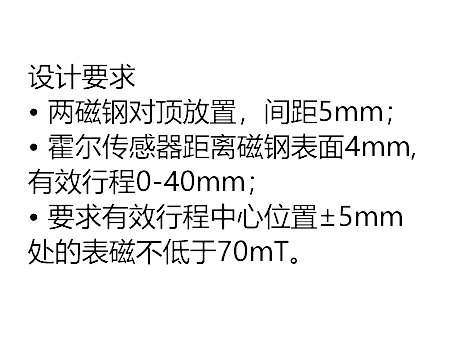

1. 需求分析與概念設計：明確永磁體的應用場景和目標，比如磁場強度、工作溫度或尺寸限制。例如，設計一個電機用磁體可能需要高磁力和耐高溫，并根據需求，初步確定永磁體的形狀（如矩形或圓柱形）、尺寸和材料（如釹鐵硼）。

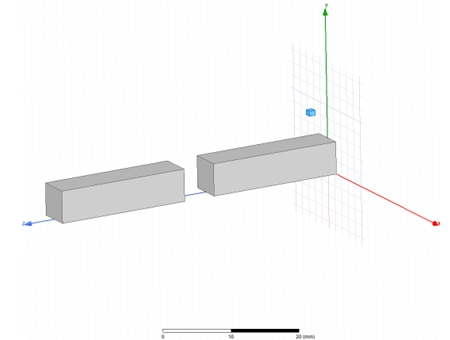

2. 模型創建（幾何與材料屬性）： 首先需要精確地定義永磁體以及周?chē)嚓P(guān)組件的幾何形狀。這包括磁體的尺寸、形狀以及在整個系統中的位置。其次，需要為永磁體指定準確的材料屬性，其中最重要的包括剩磁 (Br) 和矯頑力 (Hc)，準確的材料屬性是獲得可靠仿真結果的關鍵。

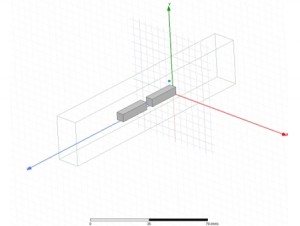

3. 定義邊界條件和激勵： 邊界條件用于指定仿真區域如何與外部環境相互作用。例如，可以設置磁場開放邊界或周期性邊界等。激勵則是指在仿真模型中施加的外部磁場。在永磁體的仿真中，通常需要定義永磁體自身的磁化方向和強度作為激勵源。

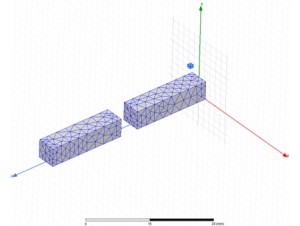

4. 網格劃分：為了能夠通過數值方法求解電磁場方程，需要將仿真模型離散化為有限數量的小單元，這個過程稱為網格劃分。網格的質量和密度對仿真的精度和計算成本有著顯著的影響。通常情況下，模型中幾何形狀復雜或場變化劇烈的區域需要更細密的網格。
5. 求解：運行仿真軟件，計算磁場分布、磁場強度等關鍵數據。

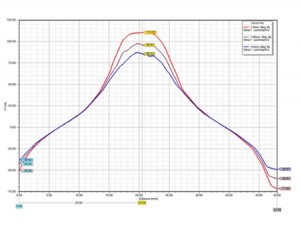

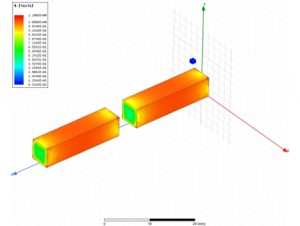

6. 結果分析與優化： 完成仿真計算后，需要對結果進行可視化和分析，常見的分析結果包括磁場強度和磁力線分布等。通過將仿真結果與預期的性能指標進行比較，可以評估設計的優劣，并根據仿真結果調整參數（如尺寸或材料），重復以上步驟，直到設計達到最佳狀態。
