以下為燒結類（燒結釹鐵硼、釤鈷、鋁鎳鈷）產品的尺寸與公差范圍，粘結、注塑及鐵氧體類產品，可根據具體規格評估。
|
產品尺寸 |
||||
|
類別 |
圖示 |
規格 |
推薦尺寸 |
極限尺寸 |
|
方塊類 |
? |
L |
1~150 |
150~200 |
|
W |
1~100 |
100~150 |
||
|
T |
1~50 |
50~70 |
||
|

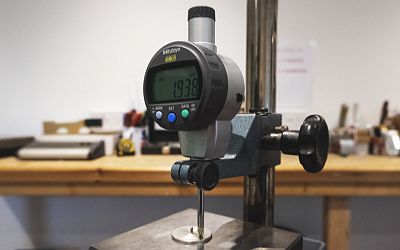

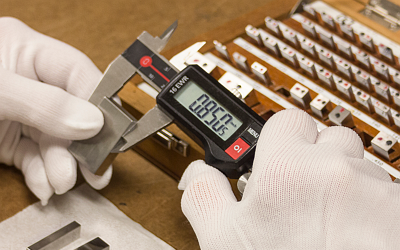

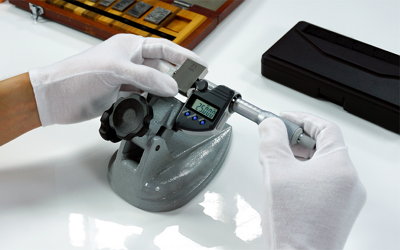

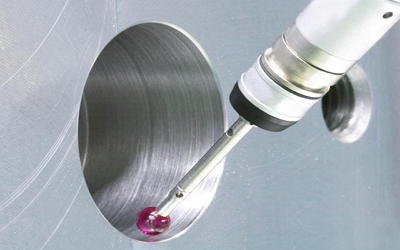

公差范圍 |
|||
|
類別 |
尺寸范圍 |
公差 |
平行度 |
|
方塊類 |
0.5≤L≤10 |
±0.03 |
0.04 |
|
10≤L≤50 |
±0.05 |
0.06 |
|
|
50≤L≤100 |
±0.1 |
0.1 |
|
|
100≤L≤200 |
±0.15 |
0.15 |
|
|
產品尺寸 |
||||
|
類別 |
圖示 |
規格 |
推薦尺寸 |
極限尺寸 |
|
圓柱類 |
? |
D |
1~100 |
100~150 |
|
H |
0.5~50 |
50~60 |
||
|
公差范圍 |
|||
|
類別 |
尺寸范圍 |
公差 |
圓度 |
|
圓柱類 |
D≤30 |
±0.03 |
0.04 |
|
30≤D≤50 |
±0.05 |
0.06 |
|
|
50≤D≤100 |
±0.1 |
0.1 |
|
|
100≤D≤150 |
±0.15 |
0.15 |
|
|
尺寸范圍 |
公差 |
平行度 |
|
|
H≤60 |
±0.05 |
0.06 |
|
|
產品尺寸 |
||||
|
類別 |
圖示 |
規格 |
推薦尺寸 |
極限尺寸 |
|
圓環類 |
? |
D |
2~100 |
100~200 |
|
d |
1~100 |
100~150 |
||
|
H |
0.5~50 |
50~60 |
||
|
公差范圍 |
|||
|
類別 |
尺寸范圍 |
公差 |
圓度 |
|
圓環類 |
D(d)≤30 |
±0.03 |
0.04 |
|
30≤D(d)≤50 |
±0.05 |
0.06 |
|
|
50≤D(d)≤100 |
±0.1 |
0.1 |
|
|
100≤D(d)≤150 |
±0.15 |
0.15 |
|
|
尺寸范圍 |
公差 |
平行度 |
|
|
H≤60 |
±0.05 |
0.06 |
|
|
產品尺寸 |
||||
|
類別 |
圖示 |
規格 |
推薦尺寸 |
極限尺寸 |
|
磁瓦類 |
? |
L |
1~150 |
150~200 |
|
W |
1~100 |
\ |
||
|
H |
2~30 |
1.5~50 |
||
|
T |
3~50 |
3~60 |
||
|
公差范圍 |
|||
|
類別 |
尺寸范圍 |
公差 |
平行度 |
|
磁瓦類 |
1≤L≤50 |
±0.05 |
0.06 |
|
50≤L≤100 |
±0.1 |
0.1 |
|
|
100≤L≤150 |
±0.15 |
0.15 |
|
|
1≤W≤50 |
±0.05 |
\ |
|
|
50≤W≤100 |
±0.1 |
\ |
|
|
H≤50 |
±0.05 |
\ |
|
|
T≤50 |
±0.05 |
\ |
|
